无损检测系统

X光机工业CT/DR系统
日期:2020-10-28来源:固鸿科技


产品简介

工业CT无损检测系统可以给出被检测对象的断层图像,再现其内部结构、密度分布、缺陷位置等,还可以对内部结构及缺陷尺寸进行精确测量。在制造业上主要用于零部件及整机内部缺陷的无损检测、装配正确性检查、以及逆向工程领域。目前此类产品已经在航天、航空、兵器、铁路、船舶、电子、机械、电池等诸多行业得到了广泛的应用。

X光机工业CT/DR无损检测系统使用X光机为射线源,与加速器工业CT/DR系统相比,其射线能量较低,适合用于中型工件的CT/DR检测。

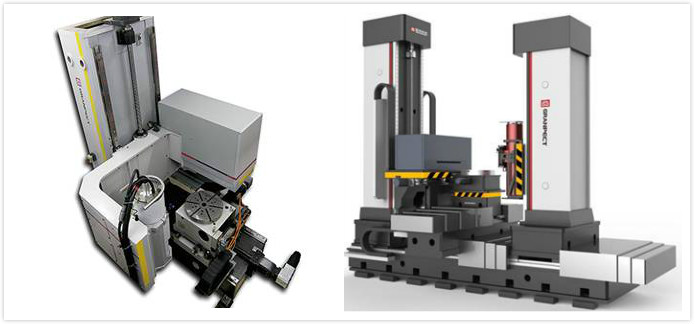

系统主要组成部分

射线源:可配备不同能量的X光机。

探测器:可选配线阵列探测器或平板探测器。

机械运动装置:可根据检测对象特点选配或定制设计多自由度高精密机械装置。

软件模块:包括系统控制、数据采集、图像重建、图像处理等功能模块。

其它组成部分:电气控制系统,系统控制及图像处理计算机、安全联锁与警示装置、铅房等。


系统主要特点

国内外应用案例较多,技术方案成熟,系统可靠性高。

可根据检测对象,检测要求及生产线特点进行定制化设计。

系统结构紧凑、占地面积小,且射线能量低,屏蔽措施可以选择铅房或厂房。


部分性能参数

射线能量

225kV320kV450kV600kV

穿透能力

最高可达80mm(等效钢厚度)

空间分辨率

最高可达5Lp/mm

CT对比度灵敏度

线阵最高可达0.2%             面阵最高可达0.95%

DR对比度灵敏度

线阵最高可达0.7%             面阵最高可达0.63%

尺寸测量精度

最高可达0.03

密度测量精度

最高可达0.8%

缺陷最高检出能力

裂纹:0.05               气孔:φ0.2

※表中所列均为一定条件下可达到的极限指标,随着技术的发展和进步,这些性能指标也会逐步提升。

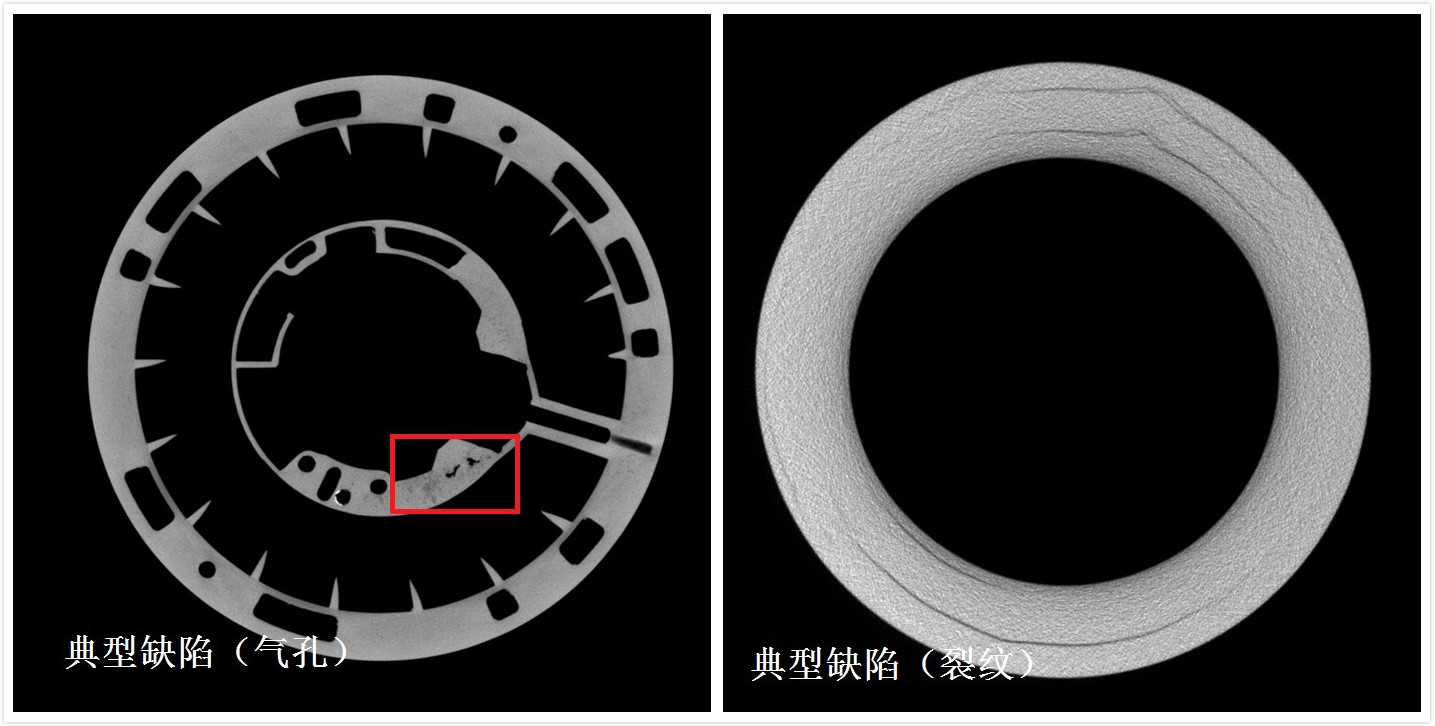

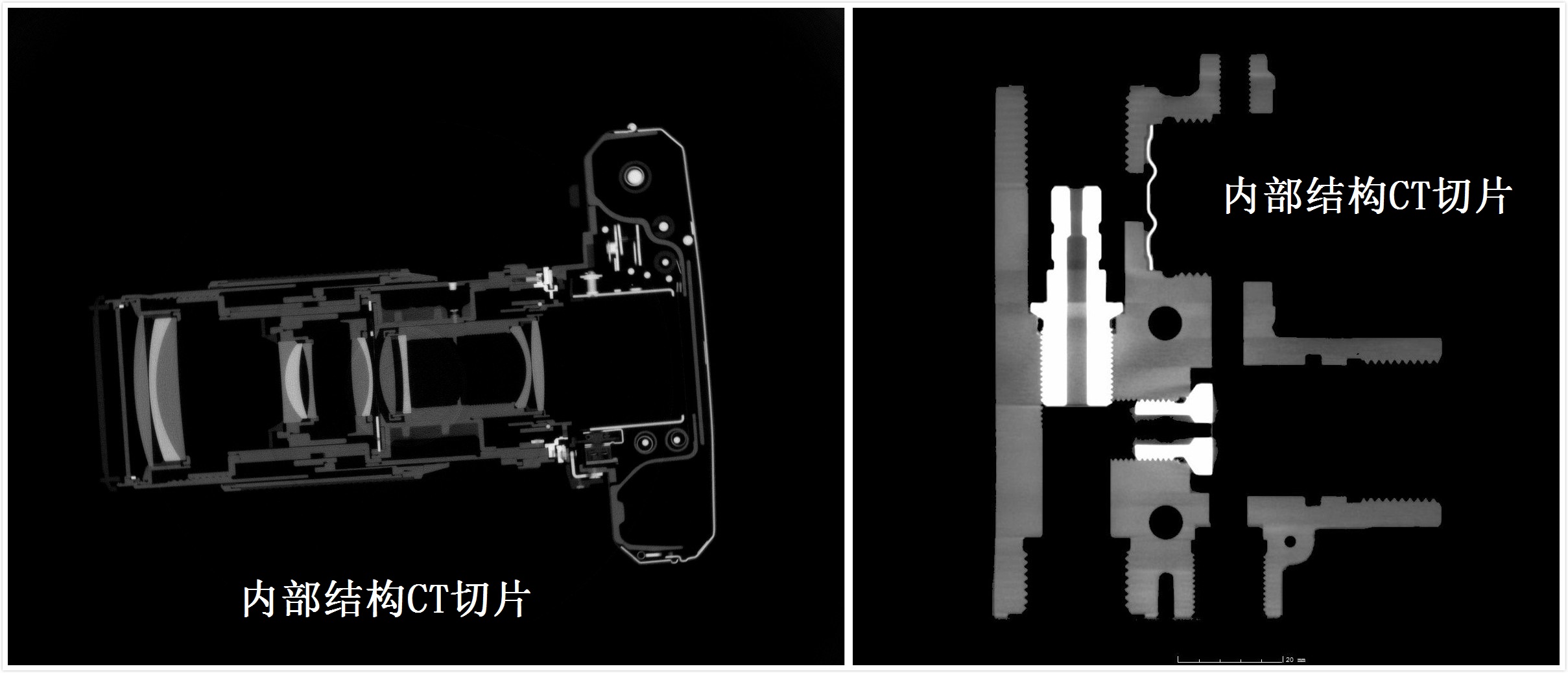

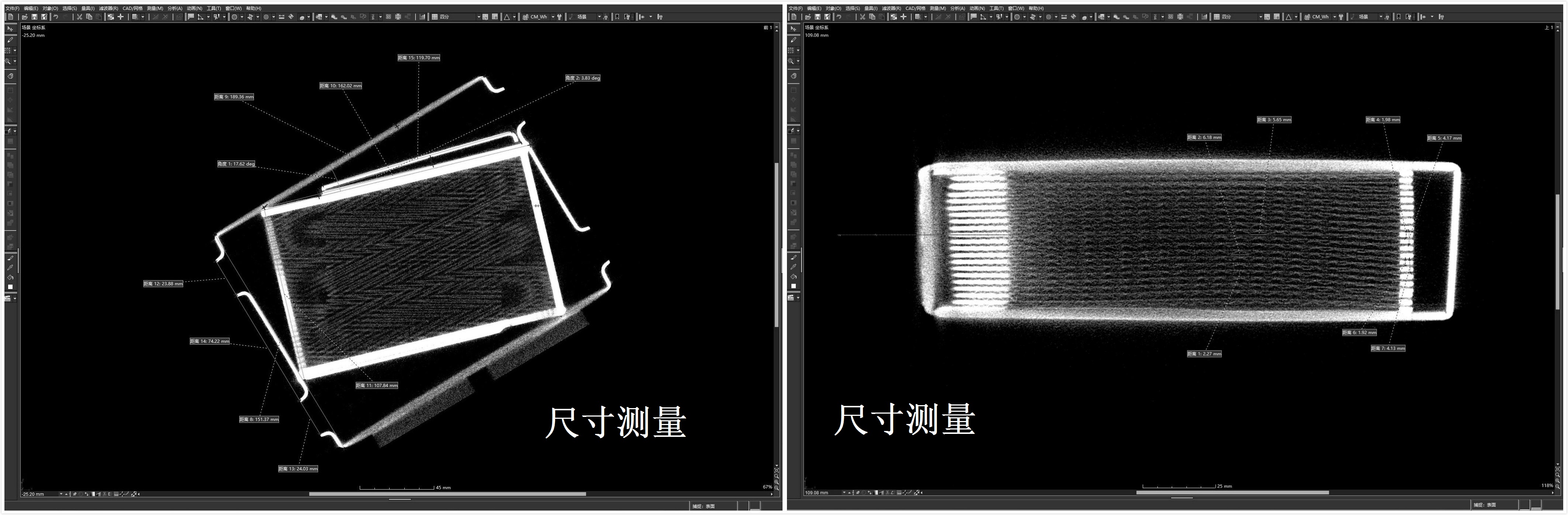

部分检测图像


产品演示动画



如果您想了解更多的产品信息,欢迎给我公司致电或发送E-mail联系。
