产品简介
工业CT/DR系统可以给出被检测对象的断层图像,形象再现其内部结构、密度分布、缺陷位置等,还可以对内部结构及缺陷尺寸进行精确测量。在制造业领域用于零部件及整机内部缺陷的无损检测、装配正确性检查、逆向工程及仿形制作领域。目前此类产品已经在航天、航空、兵器、铁路、船舶、电池、机械等诸多行业得到了广泛的应用。
加速器CT/DR系统使用工业直线加速器为射线源,具有射线能量高,穿透力强的特点,主要用于大型复杂工件的CT/DR检测。


系统主要组成部分
射线源:单能或双能直线加速器(根据不同的工件大小和检测需求,选配对应的能量和形式)。
探测器:线阵列探测器或平板探测器(根据不同检测需求选配对应的形式)。

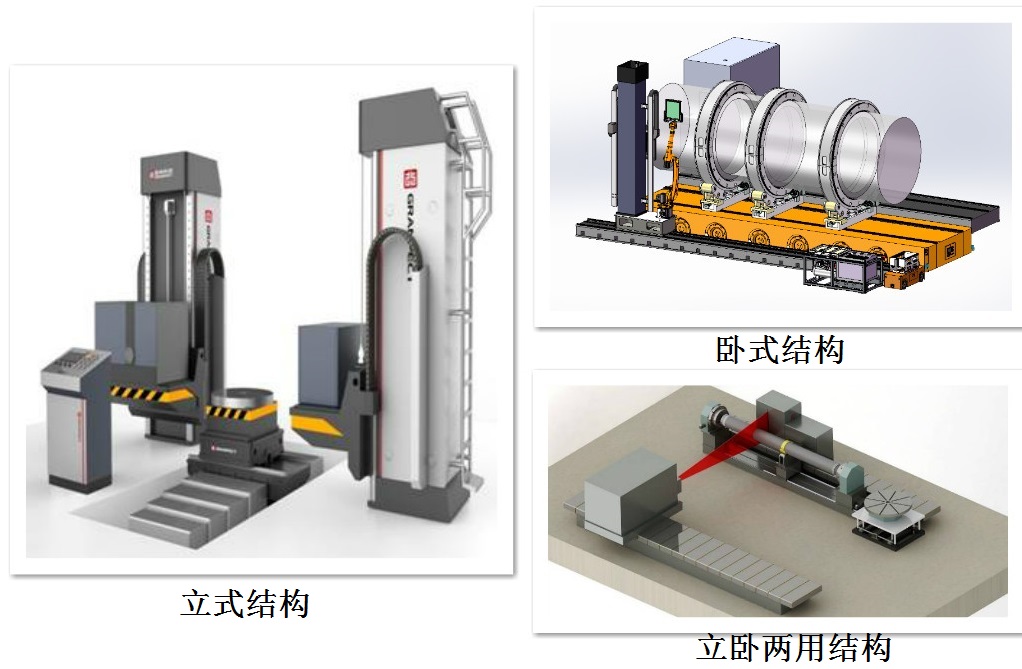

机械运动装置:根据检测对象特点定制化设计立式、卧式或立卧两用的多自由度高精密机械装置。
软件模块:包括系统控制、数据采集、图像重建、图像处理、三维可视、缺陷自动识别等功能模块。
其它组成部分:电气控制系统,系统控制及图像处理计算机、安全联锁与警示装置等。
部分性能参数
射线能量
2MeV、4MeV、6MeV、9MeV、15MeV、3/1MeV、6/3MeV、9/6MeV、15/9MeV
穿透能力
最高可达350mm(等效钢厚度)
空间分辨率
最高可达2.5Lp/mm
CT对比度灵敏度
最高可达0.14%
DR对比度灵敏度
丝型像质计最高可达0.53% 孔型像质计350mmASTME1-2T
尺寸测量精度
最高可达0.011 mm
密度测量精度
最高可达0.2%
缺陷最高检出能力
裂纹:0.02㎜ 气孔:φ0.2㎜
※表中所列均为一定条件下可达到的极限指标,随着技术的发展和进步,这些性能指标也会逐步提升。
部分性能参数
射线能量 |
2MeV、4MeV、6MeV、9MeV、15MeV、3/1MeV、6/3MeV、9/6MeV、15/9MeV |
穿透能力 |
最高可达350mm(等效钢厚度) |
空间分辨率 |
最高可达2.5Lp/mm |
CT对比度灵敏度 |
最高可达0.14% |
DR对比度灵敏度 |
丝型像质计最高可达0.53% 孔型像质计350mmASTME1-2T |
尺寸测量精度 |
最高可达0.011 mm |
密度测量精度 |
最高可达0.2% |
缺陷最高检出能力 |
裂纹:0.02㎜ 气孔:φ0.2㎜ |
※表中所列均为一定条件下可达到的极限指标,随着技术的发展和进步,这些性能指标也会逐步提升。
选型指导
★ 国内外应用案例较多,技术方案成熟,系统可靠性高。
★ 根据检测对象及检测要求定制化设计,以获取最佳的检测效果。
★ 针对大尺寸、形状复杂工件的内部检测。
部分检测图像
如果您想了解更多的产品信息,欢迎给我公司致电或发送E-mail联系。
